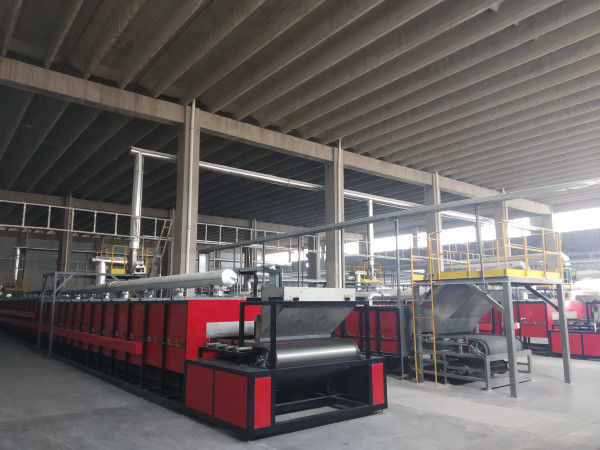

자동 제어 연속 오븐 에너지 절약 전기 난방

망원경 벨트 오븐 / 연속 오븐 / 전기 난방 / 금속 프레임 구조 / 자동 제어 / 에너지 절약 / 900 °C

간략한 개요

메시 벨트 오븐은 연속 오븐이며, 전송 모드로 금속 메시 벨트가 있습니다. 금속 메시 벨트는 롤러 또는 지원 판에 의해 운반됩니다. 난방 방법에 따라,두 가지로 나눌 수 있습니다.: 가스 오븐 및 전기 오븐. 그것은 열 불꽃 또는 불꽃으로 불릴 수 있습니다.

스테인리스 스틸 롤러 시리즈는 오븐의 길이를 따라 배치되어 속도 조절 모터에 의해 구동되는 금속 메시 벨트를 지원합니다.제품은 건조 또는 조리용으로 직접 망망 벨트에 배치 할 수 있습니다.. 메쉬 벨트는 온도에 따라 다른 재료의 스테인리스 스틸로 만들어집니다. 금속 재료의 제한 때문에,일반 사용 온도는 900°C 이하입니다..

메시 벨트 오븐의 온도 조절 시스템은 디지털 디스플레이 지능형 PID 조절기와 열전반으로 구성되어 폐쇄 루프 제어 시스템을 형성합니다.자동적이고 정확한 온도 조절을 실현할 수 있습니다.난방 요소는 FEC 세라믹 난방 플레이트 또는 세라믹 난방 막대를 채택하고 온도 제어 시스템은 일본에서 수입 된 다단계 지능형 프로그램 온도 컨트롤러를 채택합니다.데이터 통신 인터페이스는 필요에 따라 구성될 수 있습니다., 변주 주파수 무단 속도 조절, 열에 내성이 강철 망 벨트 전송, 큰 윙 앵글 긴장 바퀴 설계 개념은 원활한 제품 운송을 보장합니다.

연속 생산을 위한 열 장비로서, 메시 벨트 오븐의 작동 시스템은 연료의 종류, 오븐 구조, 로스팅 제품, 로스팅 형태 등에 따라 크게 달라집니다.안정적이고 신뢰할 수 있는 품질, 균일한 오븐 온도, 에너지 절감은 고객들에 의해 인정되었습니다.

구조

전체 Mesh 벨트 오븐 장비 세 부분으로 구성됩니다: 오븐 몸체, Mesh 벨트 전송 시스템 및 온도 제어 시스템.

1오븐 몸체는 공급 부문, 사전 연소 부문, 합금 부문, 느린 냉각 부문, 물 냉각 부문 및 배charge 부문으로 구성됩니다.

2. 메시 벨트 전송 시스템은 고온 저항 메시 벨트, 전송 장치 등으로 구성됩니다. 메시 벨트 오븐의 실행 속도는 주파수 변환기로 조정됩니다.그리고 디지털 디스플레이 메시 벨트 속도 측정 장치가 구성되어 있습니다.■ 매시 벨트 속도는 직접 읽을 수 있습니다.

3온도 조절 시스템은 열 쌍으로 구성됩니다.

작업 시스템

촉매 운반기 로스팅을 위한 특수 장비로서, 오븐의 작동 시스템은 주로 오븐 기초, 오븐 주 구조, 망 벨트 전송 시스템, 전기 난방 시스템,뜨거운 공기 순환 시스템, 배기가스 제거 시스템, 냉각 시스템, 자동 제어 시스템 등

1. 메시 벨트 오븐은 금속 프레임 구조를 채택하고, 기초에 대한 요구 사항은 높지 않으며, 주로 지상 운반 용량과 높이의 요구 사항입니다.토지 지탱기 용량 요구 사항은 8톤/m2에 달합니다.토대는 300mm 두께의 콘크리트이며 오븐 몸은 콘크리트 바닥 표면에 배치됩니다.

2금속 프레임은 직사각형 튜브로 용접 된 독립적인 구조 단위를 채택합니다. 불투명 물질로 된 베어링 체시는 채널 스틸로 용접됩니다.각 단위 구조의 길이는 2m입니다., 오븐 헤드 프레임은 1.5m이며 오븐 꼬리 프레임은 볼트로 연결되어 있습니다. 프레임의 전체 높이를 조정하기 위해 아래쪽에 조정 볼트가 있습니다.

3메시 벨트 오븐의 전송 시스템은 메시 벨트, 롤러, 롤러, 긴장기, 오차 교정 메커니즘 및 전력 메커니즘으로 구성됩니다.망원경 벨트 와일딩 지름과 스핀 샤프트 지름은 망원경 벨트의 전체 강도와 격차 크기가 설계 요구 사항을 충족하는지 확인하기 위해 합리적으로 선택해야합니다..

4. 메시 벨트 오븐은 전기 난방을 채택 합니다. 전기 난방 요소는 니켈 80 크롬 20 저항 와이어와 윙. 이 난방 요소는 신뢰할 수 있고 유지 관리 할 수 있습니다. 필요한 경우,그것은 오븐을 멈추지 않고 뜨거운 상태에서 교체 될 수 있습니다.동시에, 망망 벨트 틈을 통해 떨어지는 부러진 물질이 저항 난방 요소에 직접 떨어지는 것을 방지하기 위해,저항 난방 요소 위에 필요한 보호 조치가 취해지고 있습니다..

5촉매 운반기의 연화로 인해 일정량의 배기가스가 생성됩니다.두 배기가스 배기가스 가스는 시간에 배기가스 배기가스를 배출하기 위해 메시 벨트 오븐의 오븐 머리 위에 설치됩니다.

6. Mesh 벨트 오븐은 오븐 내 온도를 낮추기 위해 강제 환기 냉각을 채택합니다. 강제 환기 냉각은 또한 오븐 냉각 섹션의 길이를 효과적으로 단축합니다.

7. 마시 벨트 드라이브 주파수 변환 제어 외에도, 마시 벨트 자동 긴장 및 자동 오차 수정 메커니즘 위에서 언급,또한 메시 벨트 오븐은 온도 및 모든 팬 압력의 자동 조절을 실현.

적용

메시 벨트 오븐은 주로 특수 세라믹, 구조 세라믹, 전자 세라믹, 기능 세라믹, 자기 물질, 전자 파우더, 전자 장치,꿀집 세라믹 및 기타 분야;
