전조 터널 오븐 고출력 모듈형 설계 터널 오븐

전조 터널 오븐 에너지 효율성 높은 처리량 모듈 설계

전반적인 설명

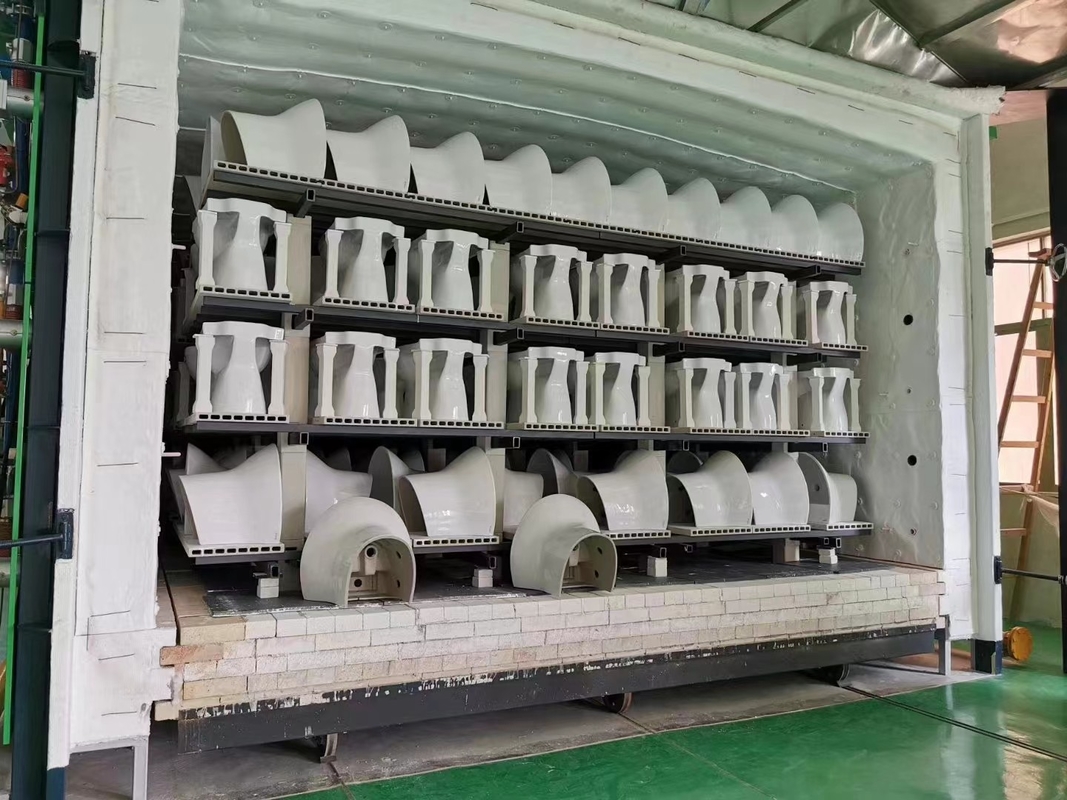

사전 제조 된 터널 오븐은 세라믹, 벽돌,그리고 고온처리를 필요로 하는 다른 재료현장에서 건설되는 전통적인 오븐과 달리, 미리 제조된 터널 오븐은 미리 제조된 부품으로 조립되어 신속한 설치와 향상된 품질 통제가 가능합니다.이 오븐은 반류 열 교환의 원칙에 따라 작동, 제품들이 서로 다른 온도 구역을 통해 선형 경로로 이동하여 열효율과 제품 품질을 최적화합니다.이 모듈형 설계는 건설 기간을 줄일 뿐만 아니라 특정 생산 요구 사항을 충족시키기 위해 사용자 정의의 유연성을 제공합니다사전 제조 된 터널 오븐은 에너지 효율성, 균일한 온도 분포 및 큰 양의 제품을 지속적으로 처리 할 수있는 능력으로 인정됩니다.

구조

사전 제조 된 터널 오븐의 구조는 몇 가지 주요 구성 요소로 구성됩니다.

• 철강 프레임: 오븐의 구조적 지원을 제공하여 안정성과 내구성을 보장합니다.
• 단열판: 이 사전 제조 된 패널 들 은 오븐 의 벽 과 지붕 을 형성 하기 위해 조립 되어 있으며, 열 손실 을 최소화 하기 위해 탁월 한 열 단열 을 제공한다.
• 철도 시스템: 연못을 가로지르는 연속 철도 시스템은 제품을 운반하는 트레일의 원활한 이동을 촉진합니다.
• 난방 시스템: 여기에는 오븐의 길이를 따라 분산된 번너 또는 전기 난방 요소가 포함되며, 난방 과정의 다양한 단계에서 다른 온도 구역을 생성하도록 설계되었습니다.
• 제어 시스템: 첨단 제어 시스템은 온도, 대기, 이동 속도를 모니터링하고 조절하여 제품에 최적의 조건을 보장합니다.
• 배기 및 환기: 효율적인 배기 및 환기 시스템은 가스를 제거하고 오븐 내부의 공기 흐름을 조절하여 일관된 내부 환경을 유지합니다.

프로세스 흐름

미리 제작된 터널 오븐의 작동은 다음과 같은 단계로 요약될 수 있다.

• 로딩: 원료나 가공제품은 오븐 입구에 있는 트레일에 부착된다.
• 전열 구역: 제품은 전열 구역으로 들어가서 열 충격을 방지하기 위해 잔류 수분을 점차 제거합니다.
• 난방 구역: 이 구역에서는 열이 소화 과정에 필요한 수준으로 증가하며, 일반적으로 재료에 따라 900°C에서 1400°C까지 다양합니다.
• 침습 구역: 제품은 피크 온도에서 유지되며 균일한 난방과 재료의 완전한 변환을 보장합니다.
• 냉각 구역: 균열 또는 변형을 피하기 위해 점진적 냉각이 이루어지며, 제품을 취급 및 추가 처리에 준비합니다.
• 배하: 완제품은 오븐 출구에서 상하하고 검사 및 포장에 준비됩니다.

특징

선공형 터널 오븐은 몇 가지 특징을 가지고 있습니다.

• 에너지 효율성: 최적화 된 열 교환 및 단열로 연료 소비가 감소합니다.
• 균일 온도 분포: 팩트 전체에서 일관된 제품 품질을 보장합니다.
• 높은 처리량: 대용량을 지속적으로 처리할 수 있다.
• 모듈형 설계: 쉽게 조립, 확장 및 유지보수 할 수 있습니다.
• 고급 제어: 자동화된 시스템은 정확성과 신뢰성을 향상시킵니다.
• 유연성: 다양한 제품 종류와 생산 규모에 적응할 수 있습니다.

신청서

사전 제조 된 터널 오븐은 광범위한 응용 분야에 적합합니다.

• 세라믹 산업: 타일, 위생용품 및 불탄소 물질을 굽는 데 사용됩니다.
• 벽돌 제조: 다양한 종류의 벽돌의 대량 생산에 이상적입니다.
• 금속공업: 금속과 합금의 열처리에 사용됩니다.
• 화학 산업: 제어된 고온 환경을 필요로 하는 프로세스에 사용됩니다.
• 유리 산업: 유리제품의 응고 및 완화에 적합합니다.
